Analyse complète du module SFP: des bases aux applications

I. Introduction

(I) la position importante de Module SFP Dans le domaine de la communication

Dans l'architecture de réseau de communication moderne et en développement rapide, le module SFP (petit facteur de forme enfichable), c'est-à-dire le petit module enfichable, est devenu un composant de base clé. Avec la croissance exponentielle du trafic de données, qu'il s'agisse de l'échange à grande vitesse et de la transmission de données massives dans le centre de données, ou de l'interaction à longue distance et à grande capacité dans le réseau large, ou le réseau de campus d'entreprise pour répondre aux besoins d'une bande passante élevée et d'une faible latence pour une expansion quotidienne de fonctions et d'activités, le module SFP joue un rôle irrempacable. Il s'agit de l'un des éléments principaux pour assurer un fonctionnement efficace et stable du réseau.

(Ii) la tendance du développement de l'industrie et son impact sur le module SFP

À l'heure actuelle, l'industrie de la communication se dirige vers des champs de pointe tels que la 5G, l'Internet des objets et le cloud computing. Le déploiement à grande échelle de réseaux 5G a présenté des exigences extrêmement élevées sur le taux de transmission et la capacité entre les stations de base et entre les stations de base et les réseaux de base. Le module SFP doit avoir un taux plus élevé, comme évoluer du 1G traditionnel et 10g à 25 g, 100g ou même des taux plus élevés pour s'adapter aux liaisons Fronhaul, Midhaul et Backhaul des réseaux 5G. La montée en puissance de l'Internet des objets a permis à des dizaines de milliards d'appareils d'accéder au réseau, ce qui a incité le module SFP à optimiser en continu les coûts et la consommation d'énergie tout en prenant en charge plus de connexions pour répondre aux caractéristiques d'une faible consommation d'énergie et d'un déploiement à grande échelle des appareils IoT. Le développement vigoureux du cloud computing a favorisé l'expansion continue et la mise à niveau des centres de données. L'interconnexion des serveurs dans les centres de données, la communication à grande vitesse des dispositifs de stockage et des nœuds informatiques reposent tous sur le module SFP pour obtenir une transmission de données à haute densité et à grande vitesse, ce qui a conduit à des demandes innovantes pour le module SFP en termes de performances, de densité et de compatibilité. 2. Aperçu de base du module SFP

(I) Définition et concepts de base

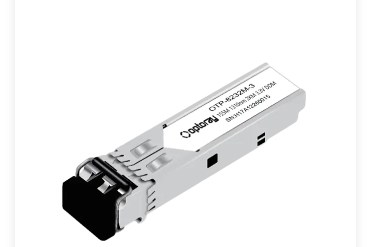

Définition du module SFP: le module SFP est un module de package à petit coup à chaud conçu pour fournir des solutions d'interface optoélectronique flexibles pour les périphériques réseau (tels que les commutateurs, les routeurs, les cartes réseau serveur, etc.). Il peut convertir les signaux électriques en signaux optiques pour la transmission de fibres optiques, ou vice versa, convertir les signaux optiques reçus en signaux électriques pour obtenir une connexion efficace entre les périphériques réseau et les liaisons de fibres optiques. Cette fonctionnalité de plug-and-play améliore l'efficacité du fonctionnement et de la maintenance du réseau de plus de 30%, ce qui réduit considérablement les coûts de maintenance manuelle.

Différences par rapport aux autres modules (tels que GBIC, etc.): Par rapport au convertisseur d'interface Gigabit précoce (GBIC), le module SFP a atteint une réduction significative de la taille, avec un volume de seulement environ la moitié de celui de la GBIC, ce qui permet aux appareils réseau de configurer plus de ports dans un espace de panneau limité, améliorant significativement la densité des ports. En termes de fonction, bien que les deux aient des capacités de conversion optoélectronique, le module SFP est plus avancé dans la technologie, prend en charge des taux de transmission de données plus élevés et a de meilleures performances dans la consommation d'énergie, la dissipation de chaleur et la compatibilité. Par exemple, GBIC prend généralement en charge une vitesse maximale de 1 Gbit / s, tandis que le module SFP peut non seulement gérer facilement 1 Gb Une fois qu'un certain modèle de commutateur a adopté les ports SFP, la densité du port par unité est augmentée de 8 ports dans l'ère GBIC à 32 ports, et le taux d'utilisation de l'espace est augmenté de 4 fois. ​
(Ii) Analyse structurelle

Internal components (lasers, detectors, etc.): The SFP MODULE is mainly composed of core components such as lasers (used to convert electrical signals into optical signals for emission, including vertical cavity surface emitting lasers VCSEL and edge emitting lasers EEL, and different types are suitable for different transmission distances and rate requirements), detectors (responsible for converting received optical signals back to electrical Les signaux, sont les photodiodes PIN et les photodiodes d'avalanche APD), les circuits de traitement du signal (modulation, démodulation, amplification, mise en forme, etc. des signaux électriques pour assurer une transmission précise et la réception des signaux) et des circuits de contrôle (utilisés pour surveiller et contrôler l'état de travail du module, tels que la température, le courant de biais, etc.). Prenant l'exemple du module SFP 10G, son laser VCSEL fonctionne à une longueur d'onde de 850 nm. Avec le détecteur APD, il peut atteindre 300 mètres de transmission stable sur la fibre optique multimode. ​
Conception de l'interface externe (interface LC, etc.): L'interface externe du module SFP adopte généralement l'interface LC (connecteur Lucent), qui présente les avantages de petite taille, de connexion pratique et de câblage haute densité. L'interface LC est une conception duplex, qui réalise respectivement l'envoi et la réception de signaux optiques via deux interfaces de fibre optique, garantissant une transmission bidirectionnelle de données. Sa conception de plug-in rend le module extrêmement pratique à installer et à remplacer, sans avoir besoin d'outils complexes et de compétences professionnelles, améliorant considérablement l'efficacité du déploiement et de la maintenance du réseau. Une fois qu'un centre de données a adopté le module SFP de l'interface LC, le temps de câblage a été raccourci de 4 heures / armoire de l'interface traditionnelle à 1,5 heure. ​
Iii. Principe de travail du module SFP
(I) Mécanisme de conversion photoélectrique
Le processus de conversion des signaux électriques en signaux optiques: lorsque le signal électrique du dispositif réseau est transmis au module SFP, il entre d'abord dans le circuit d'entraînement laser. Le circuit ajuste avec précision le courant de biais fourni au laser en fonction des modifications d'amplitude et de fréquence du signal électrique d'entrée. Prise par le courant de biais, le laser génère un signal optique correspondant au signal électrique d'entrée. Par exemple, pour le signal numérique "1", le laser offre une forte puissance optique; Pour le signal numérique "0", le laser offre une puissance optique faible ou sans sortie. De cette façon, la conversion des signaux électriques en signaux optiques est réalisée, et les signaux optiques convertis sont couplés dans la fibre optique par l'interface de fibre optique pour la transmission. Le module SFP utilisant la technologie de modulation directe a un taux de modulation allant jusqu'à 28 Gb ​
Le processus de conversion des signaux optiques en signaux électriques: à l'extrémité de réception, le signal optique transmis par la fibre optique pénètre dans le détecteur du module SFP. Le détecteur convertit la puissance optique reçue en un signal électrique correspondant. Le signal électrique généré est généralement très faible et doit être amplifié par un préamplificateur. Le signal électrique amplifié est ensuite façonné et restauré au signal numérique d'origine à travers des circuits de traitement des signaux ultérieurs, tels que la limitation des amplificateurs et des circuits de décision. Enfin, le signal électrique traité est transmis à l'équipement du réseau pour terminer le processus de conversion des signaux optiques en signaux électriques. La technologie de péréquation avancée peut augmenter la sensibilité de réception à -28 dBm et prolonger la distance de transmission. ​
(Ii) processus de transmission des données
Traitement des données et transmission à l'extrémité de transmission: À l'extrémité de transmission, l'équipement réseau envoie les données à transmettre au module SFP sous forme de signaux électriques. Après être entré dans le module SFP, les données sont d'abord codées par le circuit de codage, tel que le codage 8b / 10b, pour améliorer la fiabilité et la capacité anti-interférence de la transmission des données. Les données codées sont modulées au laser par le circuit de conduite au laser, converti en un signal optique et envoyée via la fibre optique. Au cours de ce processus, le module SFP surveille et ajuste la puissance du signal optique transmis pour garantir que la résistance au signal optique se situe dans la plage appropriée de transmission de fibres optiques pour assurer la distance de transmission effective et la qualité du signal. Le module 25G SFP28 déployé par un opérateur contrôle la plage de fluctuation de puissance optique à ± 0,5 dB via la fonction de contrôle automatique de puissance. ​
Réception des données et récupération à l'extrémité de réception: À l'extrémité de réception, le module SFP reçoit le signal optique de la fibre optique par le détecteur et les convertit en signal électrique. Après préamplification et filtrage, le signal électrique entre dans le circuit de décodage pour le décodage afin de restaurer le signal de données d'origine. Dans le même temps, le module SFP à l'extrémité de réception surveillera la qualité du signal reçu, tels que des indicateurs tels que le taux d'erreur de bit. Si la qualité du signal se révèle médiocre, l'extrémité d'envoi sera notifiée via le mécanisme de rétroaction pour ajuster les paramètres d'envoi, ou le signal reçu sera corrigé pour garantir que les données finalement transmises au périphérique réseau sont exactes. Le module 100G QSFP28 déployé dans un centre de données utilise la technologie de correction d'erreur FEC à transmettre pour réduire le taux d'erreur de bit de 10 ^ -4 à 10 ^ -15. ​
Iv. Classification des types de modules SFP
(I) Classification par taux de transmission
Module SFP 1Gbps: le module SFP 1 Gbps est un type relativement basique et commun, largement utilisé dans les premiers réseaux Gigabit Ethernet. Dans Enterprise Campus Networks, il est souvent utilisé pour connecter des équipements de bureau tels que les ordinateurs de bureau et les imprimantes aux commutateurs réseau pour fournir un accès réseau stable sur le réseau. La distance de transmission varie en fonction du type de fibre optique et de longueur d'onde utilisée. Lorsque la fibre optique multimode est adaptée à une longueur d'onde de 850 nm, la distance de transmission peut généralement atteindre environ 550 m; Lorsque la fibre optique monomode est adaptée à une longueur d'onde de 1310 nm, la distance de transmission peut être étendue à 10 km ou même plus. Les modèles communs incluent SFP-1G-SX (distance courte multimode), SFP-1G-LX (longue distance monomode), etc.
Module SFP de 10 Gbit / s: la croissance de la demande de bande passante pour les applications réseau, le module SFP de 10 Gbit / s a ​​vu le jour. Il a été largement utilisé dans le réseau interne de centres de données pour une interconnexion à grande vitesse entre les serveurs, la connexion entre les périphériques de stockage et les serveurs dans les réseaux (SAN) de la zone de stockage et d'autres scénarios. Le module SFP réalise une transmission de données à haute vitesse de 10 Gbit En termes de distance de transmission, lorsque la fibre optique multimode est utilisée avec de nouvelles fibres optiques telles que OM3 et OM4, il peut prendre en charge une distance de transmission de 300m-500m; Lorsque la fibre optique monomode est utilisée avec des longueurs d'onde de 1310 nm et 1550 nm, la distance de transmission peut atteindre 10 km-40 km, telle que SFP -10G-SR (courte distance multimode), SFP -10G-LR (monomode à longue distance) et d'autres modèles. Les centres de données Google utilisent des modules SFP -10G-SR pour obtenir une interconnexion à grande vitesse entre les racks. Module SFP28 25 Gbit Dans les liaisons Fronthaul et MidHaul des stations de base 5G, le module SFP28 est utilisé pour obtenir une connexion à grande vitesse entre l'équipement de la station de base et les réseaux de fibres optiques, assurant une transmission rapide des données de la station de base. Dans le centre de données, il peut être utilisé pour mettre à niveau l'architecture de réseau existante, augmenter le taux de transmission du port de commutateur réseau et obtenir un échange de données plus efficace. Le module SFP28 adopte une technologie de processus avancée 28 nm, ce qui réduit la consommation d'énergie et améliore l'intégration. En termes de distance de transmission, la fibre multimode peut prendre en charge environ 100m-200 m et la fibre monomode peut obtenir une transmission de 10 km-40 km à différentes longueurs d'onde, telles que SFP28-25G-SR (distance courte multimode), SFP28-25G-LR (distance longue à longue durée), etc.
Taux plus élevés (tels que 100 Gbps QSFP28 et d'autres types de dérivés): Afin de répondre à la demande extrême de transmission à grande vitesse de données massives dans des centres de données à l'échelle ultra-large, un calcul à haute performance et d'autres champs, des modules à taux plus élevé tels que 100 Gbps QSFP28 sont apparus après l'autre. Le module QSFP28 adopte une conception à quatre canaux, et le taux de transmission des données de chaque canal peut atteindre 25 Gbit / s. Les quatre canaux fonctionnent en parallèle pour atteindre un taux de transmission total de 100 Gbit / s. Dans la couche de réseau central du centre de données, les modules QSFP28 sont utilisés pour une interconnexion à grande vitesse entre les commutateurs pour construire un réseau de squelette de transmission de données à faible bande passante à faible bande passante. Sa distance de transmission peut atteindre environ 100 m sous une fibre optique multimode, et une fibre optique monomode avec différentes longueurs d'onde peut atteindre une transmission longue distance de 40 km-80 km, telles que QSFP28-100G-SR4 (distance à longue distance), QSFP28-100G-LR4 (distance longue à mode) et autres modèles. Avec le développement de la technologie, les performances de transmission sont constamment optimisées et les scénarios d'application sont élargis. Les centres de données AWS utilisent des modules QSFP28-100G-LR4 pour construire un réseau d'épine dorsal mondial. ​
(Ii) Classification par milieu de transmission
Module SFP multimode: le module SFP multimode convient aux scénarios de communication à courte distance et à large bande passante, tels que les connexions entre les bâtiments dans les réseaux de campus d'entreprise et entre les racks dans les centres de données. Il utilise la fibre optique multimode comme milieu de transmission. Le diamètre du noyau de la fibre optique multimode est relativement épais (généralement 50 μm ou 62,5 μm), permettant de transmettre plusieurs modes de lumière. Le module SFP multimode utilise généralement un laser VCSEL de longueur d'onde 850 nm comme source lumineuse. En raison de la dispersion du mode lorsque la lumière est transmise dans la fibre optique multimode, le signal sera déformé à mesure que la distance de transmission augmente. Par conséquent, sa distance de transmission est généralement courte. À une vitesse de 1 Gbit / s, la distance de transmission peut atteindre 550 m en utilisant une fibre optique multimode ordinaire; À 10 Gbit / s et des taux plus élevés, il doit être adapté à de nouvelles fibres optiques multimode telles que OM3 et OM4, et la distance de transmission peut être augmentée à environ 300 m à 500 m. Le module SFP multimode présente les avantages d'un coût relativement faible et d'une installation et d'une maintenance simples. Il convient aux scénarios de déploiement du réseau qui ne nécessitent pas de distance de transmission élevée mais qui sont sensibles au coût.
Module SFP monomode: le module SFP monomode est principalement utilisé pour la transmission de données à grande capacité à grande capacité, tels que la connexion du réseau métropolitain dans un réseau étendu, la transmission du réseau de squelette à longue distance et l'interconnexion croisée entre les centres de données. Il utilise une fibre optique monomode comme milieu de transmission. Le diamètre du noyau de la fibre optique monomode est relativement mince (généralement 9 μm), ce qui permet de transmettre un seul mode optique, réduisant considérablement la dispersion en mode, afin d'obtenir une transmission à distance plus longue. Module SFP monomode

E utilise généralement des lasers d'anguilles avec une longueur d'onde de 1310 nm ou 1550 nm comme source lumineuse. À une longueur d'onde de 1310 nm, la distance de transmission peut atteindre 10 km-20 km; À une longueur d'onde de 1550 nm, avec l'amplificateur optique approprié, la distance de transmission peut être étendue à 40 km-160 km ou même plus. Bien que le coût du module SFP monomode soit relativement élevé, il présente des avantages incomparables dans la transmission à longue distance et peut assurer la stabilité et la fiabilité du signal pendant la transmission à longue distance.
(Iii) Type de fonction spéciale

Module SFP Bidi (module de transmission bidirectionnelle): le module SFP Bidi (bidirectionnel) est un module de transmission bidirectionnel, qui réalise la transmission bidirectionnelle de données sur une fibre optique, enregistrant efficacement les ressources de fibre optique. Son principe de travail consiste à utiliser la technologie de multiplexage de la division des longueurs d'onde pour moduler respectivement les signaux optiques transmis et reçus à différentes longueurs d'onde et les transmettre dans la même fibre optique. Par exemple, le module Bidi SFP commun module le signal de transmission à une longueur d'onde 1310 nm et au signal de réception à une longueur d'onde de 1550 nm, et réalise la séparation et la transmission de signaux bidirectionnels via des dispositifs de filtrage et de couplage spéciaux. Dans certains anciens scénarios de mise à niveau des réseaux avec des ressources de fibres serrées, ou des endroits extrêmement sensibles aux coûts et difficiles à câbler, tels que les petits réseaux de bureaux et réseaux de communication dans les zones éloignées, le module Bidi SFP présente des avantages importants. Il peut non seulement répondre aux besoins de communication du réseau, mais également réduire les difficultés de coût et de construction de la pose des fibres. La rénovation d'une ancienne communauté utilise des modules Bidi SFP, économisant 50% des ressources en fibres. ​
Module SFP CWDM (module de multiplexage de division de longueur d'onde grossière): CWDM (Multiplexage de division d'onde grossière) Le module SFP est un module de multiplexage de division d'onde grossière, qui améliore considérablement la même capacité de transmission de la fibre optique par multiplexage multiples signaux optiques de différentes longueurs d'onde sur la même fibre optique. Le module SFP CWDM utilise généralement 8 ou 16 longueurs d'onde dans la plage de longueurs d'onde de 1270 nm - 1610 nm, avec chaque intervalle de longueur d'onde d'environ 20 nm. Dans le réseau de la zone métropolitaine, les données de plusieurs utilisateurs peuvent être multiplexées sur une fibre optique au nœud central via le module SFP CWDM de différentes longueurs d'onde, réalisant l'utilisation efficace des ressources de fibre optique. Par rapport à la transmission traditionnelle d'une seule longueur d'onde, le module CWDM SFP n'a pas besoin de poser une grande quantité de fibre optique, ce qui réduit le coût de construction et la complexité de la gestion des fibres optiques. ​
Module SFP DWDM (module de multiplexage de division de longueur d'onde dense): DWDM (Multiplexage de division de longueur d'onde dense) Le module SFP est un module de multiplexage de division de longueur d'onde dense. Par rapport à CWDM, il peut multiplexer des signaux plus optiques dans un intervalle de longueur d'onde plus étroite pour atteindre une capacité de transmission de fibres optiques plus élevée. Le module SFP DWDM utilise généralement une plage de longueurs d'onde de 1530 Nm - 1565 Nm, avec un intervalle de longueur d'onde aussi petite que 0,4 nm ou moins, et peut multiplexer 80 ou plusieurs longueurs d'onde sur une seule fibre optique. Le module SFP DWDM joue un rôle clé dans les scénarios avec des exigences de capacité de transmission extrêmement élevées, telles que les réseaux de squelette à longue distance et l'interconnexion à grande vitesse entre les centres de données ultra-larges. Grâce à la technologie DWDM, une seule fibre optique peut transporter un taux de transmission de données de plusieurs térabits ou même plus, répondant aux besoins d'une transmission rapide de données massives dans le monde. Bien que le coût de l'équipement et la complexité technique du module SFP DWDM soient élevés, dans le scénario d'application de transmission à longue distance et à grande capacité, les avantages économiques et l'amélioration des performances des réseaux, il pousse de loin dépasser l'investissement des coûts.
V. Champ d'application du module SFP
(I) centre de données
Interconnexion du serveur: Dans le centre de données, le module SFP est largement utilisé pour l'interconnexion entre les serveurs. Avec la vulgarisation d'applications telles que le cloud computing et l'analyse des mégadonnées, les serveurs dans les centres de données doivent échanger des données à grande vitesse et de manière stable. Des modules tels que SFP, SFP28 et QSFP28 avec un taux de 10 Gbit / s et plus sont largement utilisés pour connecter les cartes réseau et les commutateurs réseau, réalisant le partage de données à grande vitesse et le travail collaboratif dans les clusters de serveurs. Par exemple, dans les centres de données de cloud computing à grande échelle, plusieurs serveurs sont connectés aux commutateurs de base à travers des modules QSFP28 de 100 Gb
Connexion du réseau de zone de stockage (SAN): Dans un réseau de zone de stockage, le module SFP est utilisé pour connecter des périphériques de stockage (tels que les réseaux de disques, les bibliothèques de bandes, etc.) aux serveurs ou aux commutateurs de stockage. Avec la croissance explosive du volume de données d'entreprise, SAN a des exigences plus élevées pour la stabilité et la vitesse de transmission des données. Prenant l'exemple du secteur financier, les données de transaction bancaire, les informations des clients, etc. doivent être stockées et sauvegardées en temps réel. Le module SFP Fibre Channel de 16 Gbps ou 32 Gb
(Ii) réseau d'opérateurs de télécommunications
Transmission de la station de base 5G: Dans l'architecture du réseau 5G, le module SFP est le composant central de la liaison de transmission de la station de base. Dans le fronhaul de la station de base, le module 25G SFP28 obtient une connexion efficace entre l'unité distribuée (DU) et l'unité d'antenne active (AAU) avec ses avantages à grande vitesse et à miniaturisation; Dans les liaisons MidHaul et Backhaul, 100G QSFP28 ou même 400G QSFP-DD doivent être sélectionnés en fonction de la distance et de la capacité. Dans le même temps, afin de faire face à la demande supplémentaire de bande passante de transmission de la 5G avancée à l'avenir, les opérateurs ont commencé à tester 50 g de modules SFP56 pour préparer les mises à niveau du réseau. ​
Accès à large bande en fibre (FTTH, etc.): Dans le scénario de fibre à domicile (FTTH), le module SFP construit un canal de données à grande vitesse entre le terminal de ligne optique (OLT) et l'unité de réseau optique (ONU). Comme la demande des utilisateurs à domicile pour des vidéos 8K, des applications VR, etc. augmente, les technologies 10G-EPON et XG-PON deviennent progressivement populaires, et les modules SFP 10G sont devenus la configuration standard de l'équipement OLT.
(Iii) Réseau d'entreprise

Connexion de l'épine dorsale du réseau du campus: dans le réseau de campus d'entreprise, les liens de l'épine dorsale entre différents bâtiments nécessitent des connexions à large bande passante et à faible latence. Les modules SFP 10G ou 25G sont souvent utilisés pour connecter l'interrupteur de base du campus et le commutateur de construction pour assurer la transmission stable de la voix, de la vidéoconférence et des données du système commercial. Par exemple, un grand parc d'entreprise de fabrication a construit un réseau d'épine dorsale en déployant 25 g de modules SFP28, en réalisant une interconnexion à grande vitesse entre diverses zones d'usine et des immeubles de bureaux, en garantissant l'interaction des données en temps réel entre les systèmes de gestion de la production et les systèmes ERP et l'amélioration de l'efficacité opérationnelle globale de l'entreprise. Dans le même temps, certaines entreprises ont commencé à utiliser les modules CWDM SFP pour transporter plusieurs services sur une fibre optique, simplifiant l'architecture du réseau tout en réduisant les coûts de câblage. ​
Interconnexion du bureau de la succursale: pour les succursales d'entreprise largement distribuées, le module SFP fournit une solution flexible pour leur interconnexion avec le réseau du siège. Les modules SFP monomcoles, combinés avec des lignes dédiées à l'opérateur loué, peuvent obtenir une transmission de données à longue distance, sécurisée et fiable. Les petites branches peuvent utiliser des modules Bidi SFP pour obtenir une communication bidirectionnelle en utilisant une seule fibre optique, économisant des ressources de fibres optiques.
Vi. Défis et réponses de l'industrie des modules SFP
(I) défis techniques

Intégrité du signal à des taux élevés: à mesure que le taux de transmission augmente à 100 g, voire 400 g, l'atténuation du signal, la diaphonie et les problèmes de gigue deviennent plus graves. Les fabricants doivent assurer l'intégrité du signal en optimisant les performances du laser et du détecteur et en améliorant les algorithmes de traitement du signal, tels que l'utilisation de la technologie de modulation de haut niveau (PAM4) et une technologie d'égalisation plus avancée. Par exemple, dans le module QSFP-DD 400G, la technologie de modulation PAM4 augmente le nombre de bits transmis par symbole à 4 bits, améliorant efficacement le taux de transmission, mais plaçant également des exigences plus élevées sur le traitement du signal.
Contrôle de consommation d'énergie et de dissipation de la chaleur: La consommation d'énergie des modules SFP à grande vitesse a considérablement augmenté. Par exemple, la consommation d'énergie des modules 100 g QSFP28 peut atteindre 7-8W. Le déploiement centralisé d'un grand nombre de modules entraînera des problèmes de dissipation de chaleur. À cette fin, les fabricants utilisent de nouveaux matériaux semi-conducteurs et optimisent la conception du circuit pour réduire la consommation d'énergie, tout en améliorant la structure d'emballage du module et en améliorant les performances de dissipation thermique, telles que l'utilisation de dissipateurs thermiques en métal et l'optimisation de la conception du conduit d'air. ​
(Ii) les défis du marché
Pression des coûts: entraînée par la construction de la 5G et l'expansion du centre de données, la demande de modules SFP a considérablement augmenté, mais la concurrence du marché est féroce et les prix baissent constamment. Les fabricants doivent réduire les coûts grâce à la production à grande échelle et à l'innovation technologique, et développer des produits différenciés, tels que des modules personnalisés pour des besoins spécifiques de l'industrie, pour augmenter la valeur ajoutée des produits. ​
Compatibilité et interopérabilité: il peut y avoir des problèmes de compatibilité entre les modules SFP et l'équipement réseau de différents fabricants. Les organisations de l'industrie telles que MSA (accord multi-source) garantissent l'interopérabilité des produits de différents fabricants en formulant des normes unifiées. Les utilisateurs doivent également tester strictement la compatibilité des modules et de l'équipement lors de l'achat pour éviter les défaillances du réseau.
Vii. Tendance de développement futur du module SFP
Taux de transmission plus élevés: avec le développement de technologies telles que l'intelligence artificielle et les mégadonnées, la demande de taux de transmission continue de croître. Les modules 400g, 800g et même 1,6 t SFP sont entrés dans la phase de recherche et développement et de test et seront progressivement commercialisés à l'avenir. ​
Intégration et intelligence: les modules SFP intégreront davantage de fonctions, telles que les puces de surveillance intelligentes intégrées pour atteindre la surveillance en temps réel de l'état du module et de l'avertissement de défaut; Dans le même temps, ils seront profondément intégrés au système de gestion de l'équipement réseau pour améliorer le niveau intelligent de fonctionnement et de maintenance du réseau. ​
Économie d'énergie verte: les dispositifs à faible puissance et les conceptions d'économie d'énergie sont utilisés pour réduire la consommation d'énergie des modules, qui répond aux besoins de développement vert des centres de données et des réseaux de communication. Par exemple, certains fabricants ont lancé 100 g de modules SFP avec une consommation d'énergie inférieure à 5 W pour réduire la consommation d'énergie et les coûts de dissipation de la chaleur. ​
Expansion de nouveaux scénarios d'application: avec le développement de technologies de pointe telles que la communication 6G et quantique, les modules SFP joueront un rôle dans plus de domaines, tels que la transmission optique du signal dans les systèmes de distribution de clés quantiques, apportant de nouvelles opportunités de développement à l'industrie.
Viii. Conclusion
Le module SFP est devenu un composant clé indispensable des réseaux de communication modernes en raison de sa flexibilité, de ses performances élevées et de sa large applicabilité. Des centres de données aux réseaux de télécommunications, des campus d'entreprise aux utilisateurs à domicile, le module SFP prend en charge la transmission efficace de données massives. Malgré les doubles défis de la technologie et du marché, tirés par l'innovation continue de l'industrie, le module SFP se développera dans le sens d'une vitesse plus élevée, d'une consommation d'énergie plus faible et plus d'intelligence, offrant une garantie solide pour la mise à niveau et la transformation des futurs réseaux de communication.
