SFP : des principes de base aux scénarios d'application

Qu'est-ce que SFP ?

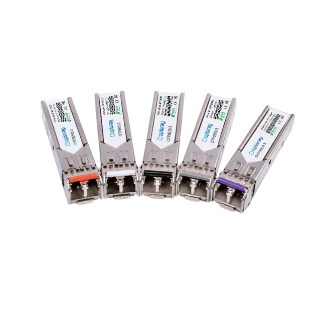

SFP , ou Small Form-factor Pluggable, est un module émetteur-récepteur optique compact et enfichable à chaud, largement utilisé dans les équipements réseau modernes. L'objectif principal des modules SFP est de fournir des interfaces réseau flexibles, permettant aux périphériques réseau de changer rapidement de type de fibre ou de vitesse de transmission sans remplacer l'ensemble du périphérique. Avec la croissance des centres de données, des réseaux d'entreprise et des communications télécoms, SFP est devenu un élément clé pour connecter les commutateurs, les routeurs, les serveurs et les réseaux fibre. Dans les équipements réseau traditionnels, différents types de fibres ou débits de transmission nécessitent généralement des interfaces fixes, ce qui rend les mises à niveau ou les extensions peu pratiques. La conception enfichable de SFP Les modules permettent un remplacement et des mises à niveau faciles tout en prenant en charge plusieurs types de fibres, taux de transmission et distances. Cette flexibilité rend SFP indispensable dans la construction de réseaux modernes.

Principes du module SFP

Structure interne des modules SFP

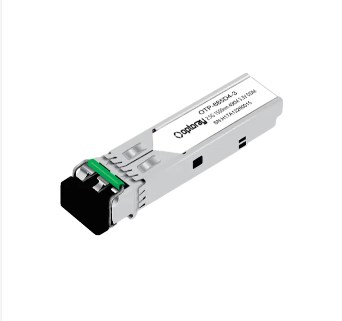

Un module SFP se compose principalement d'un convertisseur optique-électrique, d'un émetteur, d'un récepteur et d'une puce de contrôle. Le convertisseur optique-électrique convertit les signaux électriques en signaux optiques et vice versa, ce qui constitue la fonction principale de SFP modules. L'émetteur envoie des données via fibre sous forme de signaux lumineux, tandis que le récepteur reconvertit les signaux lumineux entrants en signaux électriques pour les périphériques réseau. La puce de contrôle gère la communication entre le module et l'appareil, surveille les performances et ajuste les paramètres opérationnels. Par exemple, il peut surveiller la température, la tension et la qualité du signal en temps réel, garantissant ainsi un fonctionnement optimal du module. Les modules SFP modernes prennent également en charge la surveillance de diagnostic numérique (DDM), permettant aux administrateurs de surveiller à distance les performances de transmission et l'état du module.

Comment SFP effectue la conversion optique-électrique

La fonction essentielle de SFP est la conversion optique-électrique. À l’extrémité émettrice, une diode laser convertit les signaux électriques en signaux optiques, qui voyagent à travers la fibre jusqu’à l’extrémité réceptrice. Le récepteur reconvertit ces signaux optiques en signaux électriques pour le traitement. Au cours de ce processus, le module garantit l'intégrité et la stabilité du signal pour éviter la perte de données ou les retards de transmission. Différents modules SFP implémentent différemment la conversion optique-électrique. Les modules SFP à courte portée utilisent généralement des lasers à émission de surface à cavité verticale (VCSEL), qui sont rentables et économes en énergie. Les modules SFP longue portée utilisent souvent des lasers à rétroaction distribuée (DFB), qui prennent en charge de plus grandes distances avec une atténuation du signal plus faible.

Principe de fonctionnement des modules SFP

Le fonctionnement d'un module SFP peut être résumé dans les étapes suivantes : 1. Le périphérique réseau émet un signal électrique vers l'émetteur SFP. 2. Le laser de l'émetteur convertit le signal électrique en signal optique et l'envoie via la fibre. 3. Le signal optique traverse la fibre jusqu'au récepteur. 4. Le récepteur reconvertit le signal optique en signal électrique pour le périphérique réseau. 5. La puce de contrôle surveille l'état du module et fournit des données de performances via des diagnostics numériques. Les modules SFP de haute qualité atteignent une faible latence, de faibles taux d'erreur et une transmission fiable même dans des environnements réseau complexes et des températures variables.

Types d'interfaces fibre SFP

Types d'interfaces SFP courants

Choisir la bonne interface fibre est crucial. Les interfaces SFP courantes incluent les connecteurs LC et SC : - Connecteur LC : Petit facteur de forme, adapté aux réseaux haute densité, couramment utilisés dans les centres de données et les réseaux locaux d'entreprise. - Connecteur SC : Plus grand mais plus stable, adapté aux réseaux industriels et à la transmission longue distance. D'autres interfaces, telles que MT-RJ et MU, sont utilisées dans des scénarios industriels spécialisés ou à haute densité. La compatibilité des connecteurs et la durabilité de l'insertion sont des facteurs importants lors de la sélection d'un module SFP.

Impact du choix de l'interface sur la transmission réseau

Les types d'interface fibre affectent à la fois la compatibilité physique et les performances du réseau. Les connecteurs LC sont compacts et idéaux pour le câblage haute densité, mais sont sensibles aux courbures serrées, ce qui peut augmenter l'atténuation du signal. Les connecteurs SC offrent des connexions stables mais occupent plus de place. La sélection d'une interface nécessite de prendre en compte l'échelle du réseau, la densité du câblage et les besoins d'expansion futurs. Différents types de connecteurs ont également des exigences d'installation et de maintenance variables, affectant l'efficacité opérationnelle.

Compatibilité et normes

Les modules SFP suivent les normes internationales pour garantir l'interopérabilité entre les fournisseurs. Les normes courantes incluent la série IEEE 802.3, couvrant les vitesses Ethernet, les types de fibres et les spécifications des connecteurs. L'utilisation de modules SFP conformes aux normes garantit une communication stable entre les appareils et évite les temps d'arrêt du réseau causés par des connecteurs incompatibles.

Analyse de la distance de transmission SFP

Distances de transmission prises en charge par différents modules SFP

Les modules SFP prennent en charge différentes distances de transmission en fonction du type de fibre et du laser. Les SFP à courte portée couvrent généralement plusieurs centaines de mètres à quelques kilomètres, adaptés aux connexions internes des réseaux d'entreprise et des centres de données. Les SFP longue portée peuvent s'étendre sur des dizaines, voire des centaines de kilomètres, ce qui est idéal pour les réseaux de télécommunications et interurbains.

Facteurs affectant la distance de transmission

La distance de transmission est influencée par le type de fibre, l'atténuation optique, la température ambiante, la qualité du connecteur et les performances du module. La fibre monomode prend en charge la transmission longue distance mais nécessite des performances de module précises. La fibre multimode est rentable pour les courtes distances mais présente une atténuation plus élevée. Les facteurs environnementaux tels que la température peuvent affecter les performances du laser et la force du signal.

Choisir la distance de transmission appropriée

La sélection d'un module SFP dépend de la topologie du réseau, de l'environnement de câblage et des exigences de transmission. Les SFP multimodes à courte portée sont économiques pour les connexions internes des centres de données. Des SFP monomodes à longue portée sont nécessaires pour les liaisons interurbaines, et la qualité de la fibre et la compatibilité des connecteurs doivent être prises en compte pour garantir une transmission stable.

Scénarios d'application SFP

Réseaux de centres de données

Dans les centres de données modernes, SFP les modules sont essentiels pour des connexions réseau à haut débit, stables et flexibles. Les centres de données disposent souvent de centaines, voire de milliers de serveurs nécessitant un transfert de données volumineux. Les modules SFP permettent aux administrateurs de configurer de manière flexible le type et la vitesse de la fibre en fonction des besoins de l'appareil, permettant ainsi une mise en réseau évolutive et haute densité. Les modules SFP enfichables à chaud permettent également une maintenance et des mises à niveau efficaces. Lorsqu'un serveur nécessite une mise à niveau de fibre ou de vitesse, le module SFP peut être remplacé sans temps d'arrêt, améliorant ainsi l'efficacité opérationnelle.

Réseaux locaux d'entreprise

Les réseaux d'entreprise impliquent plusieurs commutateurs, routeurs et périphériques finaux nécessitant une communication LAN stable. Les modules SFP permettent une extension flexible de la fibre et des connexions hautes performances. Par exemple, les liaisons entre bâtiments, le câblage de bureaux sur plusieurs étages, la vidéoconférence ou les transferts de fichiers volumineux peuvent être optimisés à l'aide de différents modules SFP. Choisir le bon module SFP réduit également les coûts de câblage. Les SFP multimodes à courte portée conviennent aux connexions intra-étage, tandis que les SFP monomodes à longue portée conviennent aux liaisons entre bâtiments ou campus.

Opérateurs de télécommunications et communications longue distance

Les réseaux de télécommunications et les réseaux de zones métropolitaines dépendent fortement des modules SFP. Les réseaux de fibre couvrant des villes ou des régions nécessitent des modules de haute précision, stabilité et faible perte optique. Les SFP monomodes longue portée associés à une fibre de haute qualité permettent une transmission stable sur des dizaines ou des centaines de kilomètres. Les interfaces standardisées et la conception enfichable à chaud permettent l'extension ou la mise à niveau du réseau sans remplacer l'équipement existant, répondant ainsi efficacement à la demande croissante de bande passante.

Applications d'automatisation industrielle et d'appareils intelligents

Avec l'Industrie 4.0 et la fabrication intelligente, les appareils industriels exigent des réseaux hautement fiables et en temps réel. Les modules SFP connectent les automates, les systèmes de contrôle robotiques, les réseaux de surveillance et les capteurs. Les modules SFP de qualité industrielle résistent aux températures élevées, à la poussière et aux interférences électromagnétiques. Certains prennent en charge des plages de température étendues et une résistance aux vibrations, garantissant une transmission fiable dans des environnements difficiles.

Optimisation des performances SFP et considérations

Améliorer l'efficacité de la transmission

Pour maximiser SFP performances : - **Choisissez le type de fibre approprié** en fonction des exigences de distance et de vitesse. - **Optimisez la disposition du câblage** pour éviter les virages serrés et maintenir l'intégrité du signal. - **Surveiller l'état du module** via des diagnostics numériques pour détecter les anomalies. - **Assurer la compatibilité de l'interface** avec l'équipement réseau pour éviter les baisses de performances.

Problèmes courants et dépannage

Les problèmes SFP courants incluent : - **Perte de signal ou perte de paquets** : causés par des fibres pliées, des connecteurs sales ou des modules vieillis. Nettoyez ou remplacez si nécessaire. - **L'appareil ne parvient pas à reconnaître le module** : Vérifiez la compatibilité du type d'interface et de la vitesse. - **Anomalies de température ou surchauffe** : Améliorez le refroidissement ou utilisez des modules de qualité industrielle. Le dépannage systématique et la maintenance régulière réduisent les taux de panne et garantissent un fonctionnement stable à long terme.

Meilleures pratiques d'utilisation de SFP

Utilisez des modules conformes aux normes : les SFP IEEE ou certifiés au niveau international garantissent la compatibilité et la stabilité. - **Planifiez les mises à niveau du réseau** : réservez des emplacements et des interfaces pour réduire les coûts d'expansion futurs. - **Nettoyez et inspectez régulièrement les connecteurs de fibre** : empêchez la poussière ou la contamination d'affecter la qualité du signal. - **Gérer l'inventaire des modules** : remplacez rapidement les modules vieillissants pour maintenir la continuité du réseau.

Conclusion

SFP Les modules sont indispensables dans les réseaux modernes en raison de leurs capacités de flexibilité, de compatibilité et d'optimisation des performances. Ils sont largement utilisés dans les centres de données, les réseaux locaux d'entreprise, les réseaux de télécommunications et l'automatisation industrielle. Comprendre les principes SFP, les types d'interfaces fibre, les distances de transmission et les scénarios d'application permet aux ingénieurs réseau de sélectionner et d'optimiser efficacement les solutions. À mesure que la technologie réseau évolue et que la demande de données augmente, les modules SFP continueront de jouer un rôle essentiel en fournissant des connexions à haut débit, fiables et évolutives. La maîtrise de leur utilisation, de l'optimisation des performances et de la maintenance garantit aux entreprises et aux opérateurs une transmission réseau efficace et stable.
