Module SFP: le lien clé de la communication réseau

À l'ère numérique d'aujourd'hui, le développement rapide de la communication réseau a fait de la transmission efficace des données la clé. Derrière ça, Module SFP , en tant que composant important de l'équipement réseau, joue un rôle indispensable. Avec ses performances et ses caractéristiques uniques, il a jeté une base solide pour construire des connexions réseau à grande vitesse et stables.

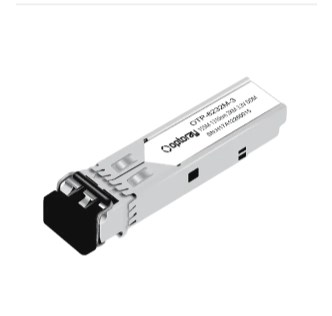

1. Qu'est-ce que le module SFP?

SFP, c'est-à-dire, petit facteur de forme enfichable. Par définition, il s'agit d'un module optique qui suit des normes spécifiques, principalement utilisés pour réaliser la conversion mutuelle des signaux optiques et des signaux électriques entre les dispositifs réseau. Ce module est de petite taille, généralement uniquement de la taille d'un pouce, mais il contient des fonctions puissantes.

La naissance du module SFP peut être considérée comme une innovation majeure dans le domaine de la communication du réseau. Avant son apparition, GBIC (Gigabit Interface Converter) était un composant de connexion réseau plus couramment utilisé. Cependant, le module GBIC est de grande taille et a certaines limites à l'amélioration de la densité du port de l'équipement. L'émergence des modules SFP a bien résolu ce problème. Sa taille est réduite d'environ la moitié par rapport aux modules GBIC, ce qui permet à plus du double du nombre de ports d'être configurés sur le même panneau de périphérique, améliorant considérablement la densité de port de l'appareil et facilitant l'expansion et la mise à niveau du réseau. ​

2. Principe de travail des modules SFP
Le principe de travail des modules SFP est basé sur la technologie de communication optique. À l'extrémité de transmission, il convertit le signal électrique du dispositif réseau en un signal optique et le transmet à travers une fibre optique. Plus précisément, le signal électrique est d'abord entrée dans le circuit de conduite à l'intérieur du module. Après le circuit de conduite, les processus et amplifie le signal électrique, il contrôle le laser pour convertir le signal électrique en signal optique correspondant, puis envoie le signal optique à travers la fibre optique. ​

À la fin de réception, le processus est le contraire. Le photodétecteur du module SFP est responsable de la réception du signal optique de la fibre optique et de la convertissage en signal électrique. Ensuite, le signal électrique est amplifié par le préamplificateur, puis façonné et restauré par le circuit de traitement ultérieur, et enfin le signal électrique traité est sorti vers le dispositif réseau.

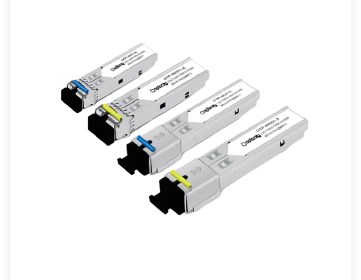

Iii. Classification des modules SFP
(I) Classification par vitesse
100Base SFP: représente généralement la vitesse de transmission de 100 Mbps et 155 Mbps, et a été largement utilisé dans des scénarios tels que Fast Ethernet, SDH / SONET et ATM. Cependant, avec le développement rapide de la technologie du réseau, la plupart des appareils ont été mis à niveau vers 1 g ou plus de vitesses, et seuls quelques fournisseurs fournissent toujours ce type de module. ​
1000Base SFP: également connu sous le nom de 1G ou module de taux Gigabit, est le type d'émetteur-récepteur le plus populaire dans le domaine de la communication de données, avec de nombreux fournisseurs sur le marché et des options riches. ​
2G SFP: comprend des vitesses de transmission à fibre 2G et 2,5 g, adaptées aux commutateurs SAN FC 2x et à l'équipement SDH / SONET. ​
10G SFP: En tant que version mise à niveau du module SFP, il prend en charge les taux de transmission de données jusqu'à 10 Gbit / s et a été largement utilisé dans les scénarios d'application avec des exigences de bande passante élevées, telles que les connexions du réseau interne dans les centres de données, le calcul haute performance et d'autres champs. Son aspect et sa taille sont les mêmes que ceux des modules SFP ordinaires, mais ses performances ont été considérablement améliorées. ​
25G SFP28: Il peut réaliser une transmission de données à grande vitesse de 25 Gbit / s, répondre à la demande actuelle de bande passante plus élevée pour certaines applications émergentes et émerger progressivement dans des scénarios tels qu'une interconnexion à grande vitesse dans les centres de données.
​
(Ii) Classification par longueur d'onde
850 nm SFP: Il appartient à un module SFP multimode avec une longueur d'onde typique de 850 nm. À cette longueur d'onde, la distance de transmission du signal de la fibre optique multimode est relativement courte, généralement inférieure à 2 km. Cependant, il fonctionne bien dans les scénarios d'application à courte distance et à large bande passante, tels que les connexions à courte distance dans les centres de données. ​
1310 nm SFP: Il s'agit d'un type de longueur d'onde commun pour les modules SFP monomode. La fibre optique monomode avec un module SFP de longueur d'onde de 1310 nm peut atteindre une distance de transmission de plus de 2 km, et est souvent utilisée pour les connexions de réseau moyen et à courte distance, telles que les liaisons de squelette du réseau de campus.
1550nm SFP: Also the wavelength of a single-mode SFP module, compared to the 1310nm wavelength, the 1550nm wavelength has lower transmission loss in single-mode optical fiber and a longer transmission distance, which can achieve long-distance transmission of tens or even hundreds of kilometers, and is suitable for long-distance transmission scenarios such as wide area network connections and metropolitan Écoute du réseau régional. ​

(Iii) Classification par milieu de transmission
SFP multimode: prend en charge le câblage à fibres optiques multimode tel que OM1, OM2, OM3, OM4 et OM5. Les performances des fibres optiques multimode de différentes grades varient. Plus le grade est élevé, meilleur est les performances telles que la bande passante et la distance de transmission. Les modules SFP multimode sont souvent utilisés dans les environnements de réseau à courte distance, à large bande passante et sensibles aux coûts, tels que les LAN internes d'entreprise et les interconnexions à courte distance dans les centres de données. ​

SFP monomode: adapté au câblage de fibre optique monomode (SMF) à 9/125 μm, qui peut fournir la distance de transmission de liaison maximale. D'une manière générale, sa distance de transmission typique est de 10 km ou 20 km. Dans certains scénarios d'application spéciaux, il peut même atteindre 180 km. Il est souvent utilisé pour la transmission de données à longue distance et à grande capacité, tels que l'interconnexion du centre de données transversales, les liaisons de squelette du réseau à large zone, etc.
Copper Cable SFP: Ce type de module utilise des câbles de cuivre traditionnels, tels que les câbles réseau ou le DAC (câble de fixation directe) pour transmettre des signaux. Par rapport à la transmission optique des fibres, les modules SFP de câble en cuivre sont moins chers et adaptés aux scénarios de transmission à courte distance, sensibles aux coûts et à basse vitesse, tels que les connexions de dispositifs à courte distance dans certains petits réseaux d'entreprise. ​

Iv. Avantages des modules SFP
(I) fonctionnalités à chaud
Le module SFP a une fonction à chaud, ce qui signifie que lors du fonctionnement de l'équipement réseau, le module peut être directement inséré ou débranché sans éteindre la puissance de l'équipement. Cette fonctionnalité apporte une grande commodité à la maintenance et à la mise à niveau du réseau, réduit considérablement le temps d'interruption de service causé par les temps d'arrêt de l'équipement et améliore la disponibilité et la fiabilité du réseau.

(Ii) Taille compacte
Le module SFP est de petite taille et a une densité de port élevée. Cette fonction permet aux appareils réseau de fournir plus d'interfaces réseau dans un espace limité, répondant ainsi à la demande croissante de connexions réseau. Prendre des commutateurs à titre d'exemple, les commutateurs à l'aide de modules SFP peuvent fournir plus de ports dans la même taille de châssis, ce qui rend le déploiement de réseau plus flexible et efficace, en particulier adapté aux scénarios tels que les centres de données avec un espace limité. ​

(Iii) une efficacité élevée
D'une part, en raison de la production à grande échelle de modules SFP, il existe de nombreux fournisseurs sur le marché et une concurrence féroce, ce qui rend son prix relativement abordable. D'un autre côté, lors de la mise à niveau du réseau, les utilisateurs doivent seulement remplacer les modules SFP correspondants sans remplacer l'ensemble de l'équipement réseau, ce qui réduit considérablement le coût des mises à niveau du réseau.
​
(Iv) une large compatibilité
Les modules SFP suivent un accord multi-source unifié (MSA), qui permet aux modules SFP produits par différents fabricants d'être utilisés sur des périphériques réseau avec la même interface. Cette large compatibilité offre aux utilisateurs plus de flexibilité dans le choix des appareils et des modules réseau. Les utilisateurs peuvent choisir des modules SFP de haute qualité de différentes marques en fonction de leurs propres besoins et budgets sans avoir à se soucier des problèmes de compatibilité. Dans le même temps, il favorise également la concurrence sur le marché et favorise la progression continue de la technologie des modules SFP et la réduction des coûts.

V. Scénarios d'application des modules SFP
(I) centre de données
Dans les centres de données, les modules SFP entreprennent la tâche importante de la transmission et de l'échange de données à grande vitesse. Un grand nombre de connexions réseau dans les centres de données, comme entre les serveurs, entre les serveurs et les commutateurs, et entre les commutateurs, ne peuvent pas être séparés des modules SFP. Par exemple, les modules SFP 10G sont souvent utilisés pour les connexions de liaisons à grande vitesse entre les commutateurs centraux et les commutateurs d'agrégation dans les centres de données pour répondre aux besoins de l'échange rapide et de la transmission de données massives dans les centres de données; Alors que les modules SFP28 25G sont utilisés dans certains scénarios de centres de données avec des exigences de bande passante plus élevées, telles que la connexion entre les clusters informatiques et les dispositifs de stockage haute performance, pour garantir que les données peuvent être transmises de manière à grande vitesse et stable et pour garantir le fonctionnement efficace des centres de données. ​

(Ii) Réseau d'entreprise
Dans Enterprise Networks, les modules SFP jouent également un rôle clé. Du réseau Office au sein de l'entreprise au réseau du campus, les modules SFP sont utilisés pour obtenir des connexions entre différents appareils. Par exemple, dans un réseau de campus d'entreprise, un module SFP 1G peut être utilisé pour connecter les commutateurs d'étage et les commutateurs de base dans un immeuble de bureaux pour construire un lien de squelette de réseau de campus stable et fiable; À l'intérieur du bureau, un module SFP multimode peut être utilisé pour connecter les ordinateurs de bureau et les commutateurs d'accès pour répondre aux besoins quotidiens du bureau des employés pour la bande passante du réseau.

(Iii) réseau de télécommunications

Dans le domaine des réseaux de télécommunications, les modules SFP sont des composants importants pour atteindre la transmission de données à longue distance et à haute capacité. Les réseaux d'épine dorsale et les réseaux métropolitains d'opérateurs de télécommunications nécessitent une transmission et un échange de données à longue distance. Les modules SFP à mode unique sont devenus le premier choix dans les réseaux de télécommunications en raison de leurs avantages de transmission à longue distance. Les modules SFP monomcoles avec une longueur d'onde de 1550 nm sont souvent utilisés pour les connexions de réseau entre différentes villes du réseau de squelette de télécommunications pour obtenir une transmission de données transrégionale; Et dans le réseau de la région métropolitaine, les modules SFP sont également largement utilisés dans les connexions entre différents appareils locaux pour s'assurer que le réseau de télécommunications peut fournir de manière stable et efficiente divers services de communication tels que la voix, les données et la vidéo. ​

En tant que composant clé dans le domaine des communications réseau, les modules SFP jouent un rôle irremplaçable dans la construction de réseaux modernes à grande vitesse et stables avec leurs avantages uniques et un large éventail de scénarios d'application. Alors que la technologie continue de progresser, les modules SFP continueront d'innover et de se développer, apportant de plus grandes contributions à l'amélioration des technologies de communication réseau.
