Modules SFP: alimentation du trafic des réseaux modernes

I. Introduction à Modules SFP

A. Hook: l'épine dorsale du réseautage moderne

Dans le réseau complexe de la communication numérique moderne, où les données coulent à la vitesse de la lumière, il existe des héros méconnus qui fonctionnent sans relâche dans les coulisses. Parmi ceux-ci, le Module de petit facteur de forme (SFP) Se démarque comme un composant critique, permettant tranquillement la connectivité à grande vitesse qui alimente tout, des vastes centres de données à votre expérience Internet quotidienne. Souvent négligés, ces émetteurs-récepteurs compacts sont, en substance, l'épine dorsale du réseautage contemporain.

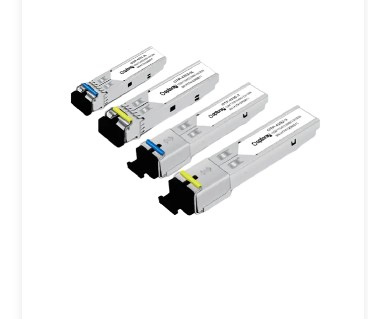

B. Qu'est-ce qu'un module SFP?

Un module SFP est un émetteur-récepteur optique compact et appliquant à chaud utilisé pour les applications de télécommunication et de communication de données. Son objectif principal est de convertir les signaux électriques en signaux optiques (et vice-versa) pour faciliter la transmission des données sur les câbles à fibre optique, ou pour fournir une connectivité en cuivre.

1. Définition et but : À la base, un module SFP est un convertisseur d'interface Gigabit miniature (GBIC) qui permet aux périphériques réseau tels que les commutateurs, les routeurs et les cartes d'interface réseau (NIC) de se connecter à divers câbles à fibre optique ou câbles de cuivre. Il agit comme une interface, permettant aux données de voyager sur différents supports physiques.

2. Caractéristiques clés :

À chaud : SFPS peut être inséré ou supprimé d'un périphérique réseau sans alimenter le système, minimisant les temps d'arrêt et simplifiant la maintenance.
Compact : Leur petite taille permet une densité de port élevée sur l'équipement du réseau, ce qui les rend idéales pour les environnements limités dans l'espace.
Polyvalent : SFPS prend en charge un large éventail de normes de réseau, de débits de données et de distances, ce qui les rend adaptables à divers besoins de réseautage.

C. Brève histoire et évolution (de GBIC à SFP et au-delà)

Le module SFP est devenu un successeur du plus grand émetteur-récepteur Gigabit Interface (GBIC). Alors que les GBIC étaient efficaces, leur taille volumineuse limitait la densité de port sur l'équipement réseau. La pression de l'industrie à la miniaturisation et à une efficacité plus élevée a conduit au développement de la SFP, qui a offert les mêmes fonctionnalités dans une empreinte beaucoup plus petite. Cette évolution a marqué un moment central, permettant aux fabricants de réseaux de concevoir des appareils plus compacts et puissants. Le succès du SFP a ouvert la voie à des émetteurs-récepteurs encore plus rapides et plus avancés comme SFP, QSFP et OSFP, chacun poussant les limites des vitesses de transmission des données.

D. Importance dans l'infrastructure du réseau d'aujourd'hui

À une époque définie par la consommation massive de données et la demande de communication instantanée, l'importance des modules SFP ne peut pas être surestimée. Ils sont fondamentaux pour:

Évolutivité : Permettre aux réseaux de se développer et de s'adapter facilement aux demandes de données croissantes en échangeant simplement des modules.
Flexibilité : Permettre à un seul périphérique réseau de prendre en charge divers types de connexions (par exemple, fibre à courte portée, fibre à longue portée ou cuivre) en modifiant le SFP.
Fiabilité : Fournir des liens robustes et hautes performances essentiels pour les applications critiques dans les centres de données, les réseaux d'entreprise et les télécommunications.

Sans ces petits composants, mais puissants, les réseaux à grande vitesse, flexibles et efficaces sur lesquels nous comptons quotidiennement ne seraient tout simplement pas possibles.

Ii Comprendre les bases du module SFP

A. Anatomie d'un module SFP

Un module SFP, malgré sa petite taille, est un élément d'ingénierie sophistiqué comprenant plusieurs composants cruciaux qui fonctionnent de concert pour faciliter la transmission des données.

1. Composants de l'émetteur-récepteur (émetteur, récepteur) : Le cœur d'un module SFP réside dans ses composants de l'émetteur-récepteur. D'un côté, il y a un émetteur (TX) qui convertit les signaux de données électriques en impulsions de lumière optique à l'aide d'une diode laser (pour la fibre optique) ou des signaux électriques pour le cuivre. De l'autre côté, un récepteur (RX) détecte ces impulsions de lumière optique entrantes ou des signaux électriques et les transmettait en signaux de données électriques que le dispositif réseau peut comprendre. Cette double fonctionnalité est la raison pour laquelle ils sont souvent appelés «émetteurs-récepteurs».

2. Interface électrique : Il s'agit de la partie du module SFP qui se branche directement sur le périphérique réseau hôte (par exemple, un port de commutateur). Il se compose d'une série d'épingles qui établissent la connexion électrique, permettant au SFP de recevoir des signaux de données d'alimentation et d'échanger les circuits de l'appareil. Cette interface adhère à des normes spécifiques pour assurer l'interopérabilité.

3. Interface optique (connecteur LC) : Pour les SFP à fibre optique, l'interface optique est l'endroit où le câble à fibre optique se connecte. Le type de connecteur le plus courant utilisé pour les modules SFP est le LC (Connecteur Lucent) . Les connecteurs LC sont des connecteurs de petit facteur connu pour leurs capacités à haute densité et leurs performances fiables, ce qui les rend idéales pour la conception compacte des modules SFP. Ils comportent généralement un mécanisme de verrouillage pour assurer une connexion sécurisée.

4. Surveillance du diagnostic numérique (DDM) / surveillance optique numérique (DOM) : De nombreux modules SFP modernes sont équipés de capacités DDM ou DOM. Cette fonction permet aux administrateurs réseau de surveiller les paramètres en temps réel du SFP, tels que la puissance de sortie optique, la puissance d'entrée optique, la température, le courant de biais laser et la tension d'alimentation de l'émetteur-récepteur. DDM / DOM est inestimable pour la gestion du réseau, permettant le dépannage proactif, la surveillance des performances et la maintenance prédictive, améliorant ainsi la fiabilité du réseau.

B. Comment fonctionnent les modules SFP

Le principe opérationnel d'un module SFP tourne autour de la conversion et de la transmission efficaces des signaux.

1. Conversion du signal (électrique en optique et vice-versa) : Lorsque les données doivent être envoyées à partir d'un périphérique réseau sur un câble à fibre optique, les signaux de données électriques de l'appareil sont introduits dans l'émetteur du SFP. L'émetteur convertit ces signaux électriques en impulsions légères (en utilisant un laser VCSEL ou DFB pour les SFP en fibre ou des signaux électriques spécifiques pour les SFP en cuivre). Ces impulsions légères voyagent ensuite à travers le câble à fibre optique. À l'extrémité de réception, le récepteur d'un autre module SFP détecte ces impulsions légères et les transmettait en signaux électriques, qui sont ensuite transmis au périphérique réseau connecté.

2. Rôle dans la transmission des données sur les câbles à fibre optique : Les SFP sont des intermédiaires cruciaux dans les réseaux de fibres optiques. Ils permettent la transmission à grande distance à longue distance de données qui seraient impossibles avec le câblage de cuivre traditionnel au-delà de certaines longueurs. En convertissant les signaux électriques en lumière, ils surmontent les limites de la résistance électrique et des interférences électromagnétiques, permettant un flux de données robuste et rapide sur de vastes distances dans les centres de données, entre les bâtiments ou même dans les villes.

C. Avantages clés des modules SFP

L'adoption généralisée des modules SFP est largement due aux avantages importants qu'ils offrent dans la conception et le fonctionnement du réseau.

1. Flexibilité et évolutivité : Les SFP offrent une flexibilité inégalée. Un seul commutateur réseau peut prendre en charge divers types de connexions (par exemple, fibre multimode à courte portée, fibre monomode à longue portée ou Ethernet de cuivre) en remplissant simplement ses ports SFP avec les modules appropriés. Cette modularité permet aux réseaux de s'étendre facilement, en s'adaptant aux exigences changeantes sans avoir besoin de remplacer des appareils réseau entiers.

2. Rentabilité : En permettant aux administrateurs réseau d'acheter uniquement les émetteurs-récepteurs spécifiques nécessaires aux applications actuelles, les SFP réduisent les coûts matériels initiaux. En outre, leur nature à chaud et leurs capacités DDM simplifient la maintenance et le dépannage, entraînant une baisse des dépenses opérationnelles au fil du temps.

3. Nature à chaud : Comme mentionné, les SFP peuvent être insérés ou supprimés pendant que le périphérique réseau est opérationnel. Cette fonctionnalité "à chaud" minimise les temps d'arrêt du réseau pendant les mises à niveau, les remplacements ou le dépannage, garantissant une disponibilité continue des services.

4. Standardisation (MSA - accord multi-source) : La conception et les fonctionnalités des modules SFP sont régies par un accord multi-source (MSA). Cet accord à l'échelle de l'industrie garantit que les SFP de différents fabricants sont interopérables, empêchant le verrouillage des fournisseurs et favorisant un marché concurrentiel. Cette normalisation est un avantage majeur, offrant aux utilisateurs un large éventail de choix et garantissant la compatibilité dans divers équipements de réseau.

Iii. Types de modules SFP

La polyvalence des modules SFP est largement attribuée au large éventail de types disponibles, chacun conçu pour répondre aux exigences de réseautage spécifiques concernant le débit de données, la distance de transmission et le type de fibre. La compréhension de ces catégories est essentielle pour sélectionner le SFP approprié pour une application donnée.

A. Catégorisation par taux de données

Les modules SFP sont principalement classés par le débit de données maximal qu'ils peuvent prendre en charge. Cela détermine leur aptitude à différentes normes Ethernet.

Catégorie	Taux de données	Description	Types communs	Type de fibre / câble	Distance typique
100Base (Fast Ethernet)	100 Mbps	Conçu pour les applications Fast Ethernet, utilisées dans les systèmes hérités ou des applications industrielles spécifiques.	100BASE-FX, 100BASE-LX	Fibre multi-modes ou monomode	Jusqu'à 2 km (FX), jusqu'à 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Type le plus courant, largement utilisé dans les réseaux d'entreprise et les centres de données.	1000Base-SX	Fibre multimode (MMF)	Jusqu'à 550 mètres
			1000Base-LX / LH	Fibre monomode (SMF)	Jusqu'à 10 km
			1000Base-Zx	Fibre monomode (SMF)	Jusqu'à 70 à 80 km
			1000Base-T	Cuivre (RJ45)	Jusqu'à 100 mètres

B. Catégorisation par longueur d'onde / distance

Au-delà du débit de données, les SFP sont également classés par la longueur d'onde de la lumière qu'ils utilisent et la distance maximale qu'ils peuvent couvrir.

Catégorie	Longueur d'onde / méthode	Description	Utilisation typique
Courte portée (SR)	850 nm	Conçu pour des distances plus courtes sur des fibres multi-modes.	Intra-construction, liens de centre de données
Longue portée (LR)	1310 nm	Conçu pour des distances plus longues sur une fibre monomode.	Interbuilding, réseaux de campus
Prolongation (ER)	1550 nm	Offre des distances encore plus grandes sur des fibres monomcoles.	Réseaux de région métropolitaine (MAN), Connexions d'entreprise long-courrier
SFPS bidirectionnels (Bidi)	Deux longueurs d'onde différentes (par exemple, 1310/1490 nm)	Transmet et reçoit des données sur un seul brin de câble à fibre optique.	Fibre à la maison (FTTH) Applications
CWDM SFPS (multiplexage de division de longueur d'onde grossière)	Longueurs d'onde largement espacées (par ex., 1270-1610 nm)	Permet plusieurs canaux de données sur un brin de fibre unique en utilisant différentes longueurs d'onde. Corpare pour les distances moyennes.	Metro Ethernet, Réseaux d'entreprise
DWDM SFPS (multiplexage de division de longueur d'onde dense)	Longueurs d'onde étroitement espacées (par exemple, bande C 1530-1565 nm)	Permet un nombre significativement plus élevé de canaux et une bande passante plus élevée sur une seule fibre.	Réseaux long-courriers et à grande capacité

C. Modules SFP spécialisés

En plus des applications Ethernet standard, les SFP sont également adaptés pour d'autres protocoles de réseautage.

1. SFPS Fibre Channel : Ces modules sont spécialement conçus pour les réseaux à fibre canal, qui sont couramment utilisés dans les réseaux de stockage (SAN). Ils prennent en charge diverses vitesses à fibre canal (par exemple, 1G, 2G, 4G, 8G) et sont cruciaux pour le transfert de données à grande vitesse entre les serveurs et les dispositifs de stockage.

2. SONET / SDH SFPS : Le réseau optique synchrone (SONET) et la hiérarchie numérique synchrone (SDH) sont des protocoles standardisés pour transmettre des informations numériques sur la fibre optique. Les SFP sont disponibles pour prendre en charge divers taux SONET / SDH (par exemple, OC-3, OC-12, OC-48), permettant leur utilisation dans les réseaux de télécommunications pour la transmission vocale et de données.

Iv. SFP vs SFP vs QSFP vs OSFP

Alors que les exigences du réseau continuent de dégénérer, l'évolution des émetteurs-récepteurs optiques a conduit à une famille de modules, chacune conçue pour soutenir des débits de données progressivement plus élevés. Alors que les modules SFP ont jeté les bases des émetteurs-récepteurs compacts et appliqués à chaud, les itérations ultérieures ont émergé pour répondre à la demande insatiable de bande passante. Comprendre les distinctions entre ces facteurs de forme est crucial pour la conception et la mise à niveau des réseaux haute performance.

Type de module	Nom et prénom	Débit de données typique	Caractéristiques clés	Applications communes
SFP	Petit facteur de forme enfichable	1 Gbps	Prédécesseur compact, à chaud, à SFP.	Gigabit Ethernet, 1G Fibre Channel, Connexion des commutateurs / routeurs / serveurs.
SFP	Small Form Factor Enhanced Pluggable	10 Gbps	Taille physiquement similaire à la SFP, plus grande vitesse, déplace un certain conditionnement du signal à l'hôte.	10 Gigabit Ethernet, liens de commutateur serveur-tor, liens inter-interrupteurs dans les centres de données.
QSFP	Quad petit facteur de forme enfichable plus	40 Gbps	Transmet 4 pistes x 10 Gbit / s, une densité plus élevée que 4x SFP.	40 Gigabit Ethernet, Infiniband, haute bande passante.
QSFP28	Quad Small Form Factor enfichable 28	100 Gbps	Transmet 4 pistes de 25 Gbit / s.	100 Gigabit Ethernet, interconnexions du centre de données, liens de réseau central.
QSFP56	Quad petit facteur de forme enfichable 56	200 Gbps	Transmet 4 pistes PAM4 à 50 Gbit / s.	200 Gigabit Ethernet, Next-Gen Data Center Networks.
QSFP-DD	Quad Small Form Factor Pluggable Double densité	200/400/800 Gbps	Double les voies électriques à 8, facteur de forme similaire à QSFP.	Centres de données ultra-haute densité, réseaux cloud.
OSFP	Petit facteur de forme octale enfichable	400/800 Gbps	Prend en charge 8 voies électriques, légèrement plus grandes que QSFP-DD pour une meilleure gestion thermique.	400G de pointe et futurs déploiements 800G, centres de données hyperscale.

E. Quand utiliser lesquelles: scénarios d'application et exigences de réseau

Le choix entre SFP, SFP, QSFP et OSFP dépend entièrement des exigences du réseau spécifiques:

SFP (1 Gbps) : Idéal pour les connexions Ethernet Gigabit traditionnelles, les équipements de réseau plus anciens et les scénarios où une bande passante de 1 Gbps est suffisante, telles que les réseaux de bureau de base ou les appareils de bord de connexion.
SFP (10 Gbps) : La norme pour 10 Gigabit Ethernet. Essentiel pour la connexion des serveurs aux commutateurs haut de gamme (TOR), les liens inter-interrupteurs dans un centre de données et les réseaux de squelette d'entreprise où 10 Gbps sont l'exigence de vitesse actuelle.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Utilisé pour agréger les liens 10G, les connexions de commutation à commutation et les liaisons montantes de la bande passante dans les centres de données.
- QSFP28 (100 Gbps) : Le cheval de bataille des interconnexions du centre de données 100g, des liens de réseau central et de la connectivité du serveur haute densité.
- QSFP56 / QSFP-DD (200/400/800 Gbps) : Crucial pour les centres de données à hyperscale, les fournisseurs de cloud et les applications de largeur de bande extrêmement élevées où la densité et la bande passante de port maximales sont primordiales.
OSFP (400/800 Gbps) : Également utilisé pour les déploiements de pointe 400G et futurs 800G, en particulier lorsque la gestion thermique et la résistance future sont des considérations clés, souvent dans les centres de données à grande échelle et les réseaux de prestataires de services.

En résumé, à mesure que les vitesses du réseau continuent de s'accélérer, chaque facteur de forme émetteur-récepteur joue un rôle essentiel à différentes couches de l'infrastructure du réseau, garantissant que les demandes de bande passante sont satisfaites efficacement et de manière rentable.

V. Applications des modules SFP

L'adoption généralisée et l'évolution continue des modules SFP découlent de leur rôle critique à travers un éventail diversifié d'environnements de réseautage. Leur polyvalence, combinée à leur capacité à soutenir diverses vitesses et distances, les rend indispensables dans presque toutes les facettes de l'infrastructure numérique moderne.

A. centres de données

Les centres de données sont peut-être les bénéficiaires les plus éminents de la technologie SFP. Dans ces environnements à haute densité et à large bande passante, les SFP sont cruciaux pour:

Connectivité du serveur : Connexion des serveurs individuels aux commutateurs haut de gamme (TOR), permettant un transfert de données à grande vitesse pour les machines virtuelles, les applications et le stockage.
Liens inter-commutateurs (ISL) : Fournir des connexions à large bande passante entre différentes couches de commutateurs (par exemple, l'accès à l'agrégation, l'agrégation au noyau) dans le centre de données, garantissant un flux de données rapide à travers le tissu réseau.
Interconnexion du centre de données (DCI) : Pour connecter des centres de données géographiquement séparés, en utilisant souvent des SFP à longue durée (comme 1000Base-LX / LH ou ZX) ou des modules QSFP à plus grande vitesse pour relier les distances sur une fibre monomode.
Réseaux de zone de stockage (SAN) : Les SFP à fibre canal sont spécifiquement utilisés dans SANS pour connecter des serveurs aux réseaux de stockage, facilitant l'accès aux données de niveau à haut débit pour les applications critiques.

B. Réseaux d'entreprise (LAN / WAN)

Les modules SFP sont fondamentaux pour la conception et l'exploitation des réseaux locaux d'entreprise (LAN) et des réseaux larges (WAN), des petites entreprises aux grandes sociétés.

Colonne vertébrale du campus : Connexion des bâtiments ou différents départements dans un grand réseau de campus, utilisant souvent des SFP à fibre monomode pour des distances plus longues.
Couches de distribution et d'accès : Fournir des liaisons montantes à haut débit des commutateurs de couche d'accès (connexion des périphériques d'utilisateur final) aux commutateurs de calque de distribution, en garantissant les performances du réseau pour un grand nombre d'utilisateurs.
Point d'accès sans fil Backhaul : Dans les déploiements plus importants, les SFP peuvent être utilisés pour connecter les points d'accès sans fil de haute capacité à l'infrastructure réseau câblée.
Connexion des équipements hérités : Les SFP 1000Base-T permettent aux commutateurs de fibre optique modernes de se connecter à des dispositifs ou des segments à base de cuivre plus anciens du réseau.

C. Télécommunications (FTTH, Metro Ethernet)

L'industrie des télécommunications s'appuie fortement sur les modules SFP pour fournir des services à grande vitesse aux maisons et aux entreprises.

Fiber to the Home (FTTH) : Les SFP Bidi sont couramment utilisés dans les réseaux optiques passifs (Pons) pour les déploiements FTTH, permettant une communication bidirectionnelle sur un brin de fibre unique, ce qui réduit les coûts de déploiement des fibres.
Metro Ethernet : Les SFP, y compris les variantes CWDM et DWDM, font partie intégrante des réseaux de la région métropolitaine (MAN), permettant aux prestataires de services de fournir des services Ethernet à large bande passante dans les zones urbaines et suburbaines. Ils permettent une utilisation efficace de l'infrastructure de fibres en multiplexant plusieurs services sur une seule fibre.
Backhaul mobile : Connexion des stations de base cellulaire au réseau central, en assurant un transfert de données à grande vitesse pour la communication mobile.

D. Réseaux de zone de stockage (SAN)

Comme mentionné brièvement, les SANS sont un domaine d'application critique pour les modules SFP spécialisés.

Connectivité à fibre de chaîne : SFPS Fibre Channel (par exemple, 1G, 2G, 4G, 8G, 16G Fibre Channel) sont spécifiquement conçus pour le protocole Fibre Channel, qui est optimisé pour le transfert de données à grande vitesse et à faible latence entre les serveurs et les périphériques de stockage partagés. Ces modules sont essentiels pour garantir les performances et la fiabilité des systèmes de stockage critiques.

E. Ethernet industriel

Au-delà des environnements informatiques traditionnels, les modules SFP se trouvent de plus en plus dans les contextes industriels, où des réseaux robustes et fiables sont cruciaux pour les systèmes d'automatisation et de contrôle.

Systèmes de contrôle industriel : Connexion des PLC (contrôleurs logiques programmables), capteurs et actionneurs dans les usines de fabrication, les usines intelligentes et les réseaux d'énergie.
Environnements durs : Les SFP de qualité industrielle sont conçus pour résister à des températures, des vibrations et des interférences électromagnétiques extrêmes, assurant un fonctionnement stable dans les conditions industrielles difficiles.
Connectivité longue distance : Fournir une communication fiable sur de longues distances au sein de grands complexes industriels où le câblage en cuivre serait peu pratique ou sensible aux interférences.

Essentiellement, du cœur d'Internet au plancher d'usine, les modules SFP sont les héros méconnus qui fournissent les interfaces optiques et électriques nécessaires, permettant le flux de données transparente et à grande vitesse qui sous-tend notre monde interconnecté.

Vi. Choisir le bon module SFP

La sélection du module SFP approprié est une décision critique qui a un impact direct sur les performances du réseau, la fiabilité et la rentabilité. Avec la grande variété de types SFP disponibles, faire un choix éclairé nécessite une attention particulière à plusieurs facteurs clés.

A. Considérations de compatibilité (verrouillage des fournisseurs, SFPS tiers)

L'un des aspects les plus cruciaux lors du choix d'un module SFP est la compatibilité.

Verrouillage du vendeur : De nombreux fabricants d'équipements de réseau (par exemple, Cisco, Juniper, HP) mettent en œuvre un codage propriétaire dans leurs émetteurs-récepteurs, ce qui signifie que leurs appareils peuvent émettre des avertissements ou même refuser d'opérer avec SFPS auprès d'autres fournisseurs. Cette pratique, connue sous le nom de verrouillage des fournisseurs, peut limiter vos choix et augmenter les coûts.
SFPS tiers : Les fabricants de SFP tiers de haute qualité produisent des modules qui sont entièrement conformes aux normes MSA (accord multi-source) et sont codés pour être compatibles avec les grandes marques d'équipement de réseau. Ceux-ci peuvent offrir des économies de coûts importantes sans compromettre les performances, à condition qu'elles proviennent de fournisseurs réputés. Vérifiez toujours la compatibilité des SFP tiers avec votre modèle de périphérique réseau spécifique avant l'achat.

B. Exigences du réseau (débit de données, distance, type de fibre)

Les exigences techniques fondamentales de votre réseau dictent le type de SFP nécessaire.

Taux de données : Déterminez la bande passante requise pour votre lien. Avez-vous besoin de 1 Gbps (SFP), 10 Gbit / s (SFP), 40 Gbit / Gbit / Gbps (QSFP), 100 Gbit / G Ceci est le filtre principal de votre sélection.
Distance : À quelle distance sont les deux appareils connectés?
- Pour de courtes distances (par exemple, dans un rack ou une seule pièce), des SFP de cuivre (1000Base-T) ou des SFP de fibre à courte portée (1000Base-SX) pourraient suffire.
- Pour les distances moyennes (par exemple, dans un bâtiment ou un campus), les SFP de fibres à longue durée (1000Base-LX / LH) sont courants.
- Pour les distances prolongées (par exemple, entre les bâtiments, dans une ville), les SFP de main prolongée (1000Base-ZX) ou les SFP DWDM peuvent être nécessaires.
Type de fibre :
- Fibre multimode (MMF) : Utilisé pour des distances plus courtes, généralement avec SX SFP. Assurez-vous que le SFP correspond à la taille du noyau et à la bande passante modale de votre câble MMF (par exemple, OM1, OM2, OM3, OM4, OM5).
- Fibre monomode (SMF) : Utilisé pour des distances plus longues, généralement avec des SFP LX / LH, ZX, Bidi, CWDM ou DWDM.

C. Facteurs environnementaux (température, qualité industrielle)

Considérez l'environnement de fonctionnement où le module SFP sera déployé.

Plage de température : Les SFP standard fonctionnent dans des gammes de températures commerciales (0 ° C à 70 ° C). Cependant, pour les déploiements dans des espaces inconditionnés, des enceintes extérieures ou des paramètres industriels, vous pourriez avoir besoin SFPS de qualité industrielle (souvent évalué de -40 ° C à 85 ° C) pour assurer un fonctionnement fiable sous des fluctuations de température extrêmes.
Humidité et vibration : Bien que moins courant, certains SFP spécialisés sont conçus pour résister à des niveaux d'humidité ou de vibrations plus élevés, ce qui pourrait être essentiel dans certaines applications industrielles ou extérieures.

D. Coût par rapport aux performances

L'équilibrage des coûts et des performances est toujours une considération.

Besoins de performance : Ne compromettez pas les performances si votre application exige une bande passante élevée et une faible latence. La sous-spécification d'un SFP peut conduire à des goulots d'étranglement du réseau et à une mauvaise expérience utilisateur.
Contraintes budgétaires : Bien que les SFP OEM authentiques puissent être coûteux, des options de tiers réputées offrent souvent une alternative rentable sans sacrifier la qualité ni les performances. Évaluez le coût total de possession, y compris les améliorations futures potentielles et la maintenance.

E. Importance du DDM / DOM pour la surveillance

La surveillance du diagnostic numérique (DDM) ou la surveillance optique numérique (DOM) est une caractéristique cruciale qui devrait être prioritaire lors de la sélection des SFP, en particulier pour les liens critiques.

Surveillance en temps réel : DDM / DOM permet aux administrateurs réseau de surveiller les paramètres clés tels que la puissance de transmission optique, la puissance de réception optique, le courant de biais laser, la température et la tension d'alimentation en temps réel.
Dépannage proactif : Ces données sont inestimables pour identifier les problèmes potentiels avant de provoquer des pannes de réseau (par exemple, une puissance optique dégradante indiquant un connecteur sale ou un module défaillant).
Maintenance prédictive : En suivant les tendances des performances des SFP, les administrateurs peuvent planifier la maintenance de manière proactive, empêchant les temps d'arrêt inattendus.
Analyse du budget de liaison : Les données DDM aident à vérifier le budget de la liaison optique et à garantir que la résistance du signal se trouve dans des limites acceptables pour une communication fiable.

En évaluant soigneusement ces facteurs, les professionnels du réseau peuvent sélectionner les modules SFP les plus appropriés qui répondent à leurs exigences techniques spécifiques, à leurs contraintes budgétaires et à leurs demandes opérationnelles, garantissant une infrastructure réseau robuste et efficace.

Vii. Installation et maintenance

Une installation appropriée et une maintenance diligente sont cruciales pour maximiser la durée de vie et assurer les performances fiables des modules SFP dans votre infrastructure réseau. Bien que les SFP sont conçus pour la facilité d'utilisation, l'adhésion aux meilleures pratiques peut prévenir les problèmes communs et étendre leur efficacité opérationnelle.

A. meilleures pratiques d'installation

L'installation d'un module SFP est généralement simple en raison de sa conception à chaud, mais quelques pratiques clés doivent toujours être suivies:

Manipuler avec soin : Les modules SFP, en particulier leurs interfaces optiques, sont des composants sensibles. Les gérez toujours par leur boîtier métallique et évitez de toucher le port optique ou les broches électriques.
La propreté est primordiale : Avant d'insérer un SFP ou de connecter un câble à fibre optique, assurez-vous que le port optique de la SFP et les aliments en fin du connecteur de fibre sont propres. Même les particules de poussière microscopique peuvent dégrader considérablement les performances optiques. Utilisez des outils de nettoyage spécialisés en fibre optique (par exemple, lingettes sans peluche et liquide de nettoyage ou nettoyeurs en un clic).
Orientation correcte : La plupart des SFP ont une orientation spécifique pour l'insertion. Assurez-vous que le module est correctement aligné sur le port sur le périphérique réseau. Il doit glisser en douceur avec une poussée douce jusqu'à ce qu'elle clique en place. Ne forcez jamais un SFP dans un port.
Sécuriser le verrou : Une fois inséré, assurez-vous que le mécanisme de verrouillage de la SFP (s'il est présent) est correctement engagé pour le sécuriser dans le port. Pour les SFP à fibre optique, connectez le (s) connecteur (s) de fibres LC jusqu'à ce qu'ils cliquent en toute sécurité dans les ports optiques du module.
Correspondre aux émetteurs-récepteurs et aux types de fibres : Vérifiez toujours que le module SFP (par exemple, multimode ou monomode) correspond au type de câble à fibre optique. Les composants incompatibles entraîneront une défaillance de liaison.
Protection de l'ESD : Utilisez toujours des précautions anti-statiques (par exemple, une sangle de poignet ESD) lors de la manipulation des SFP pour éviter les dommages de la décharge électrostatique.

B. Dépannage des problèmes de SFP communs

Malgré une installation appropriée, des problèmes peuvent parfois survenir. Voici les problèmes communs liés à la SFP et les étapes de dépannage initiales:

1. Se lier : Il s'agit du problème le plus courant, n'indiquant aucune connexion active.

Vérifiez les connexions physiques : Assurez-vous que les deux extrémités du câble de fibre ou de cuivre sont solidement connectées aux SFP et que les SFP sont entièrement assis dans leurs ports respectifs.
Vérifiez la compatibilité SFP : Confirmez que les deux SFP sont compatibles les uns avec les autres (par exemple, la même vitesse, la longueur d'onde et le type de fibre) et avec les périphériques réseau dans lesquels ils sont branchés.
Inspecter les fibres / câbles : Vérifiez tout dommage visible au câble à fibre optique (plis, coupes) ou en cuivre.
Nettoyer les connecteurs : Les faces finales de fibres sales sont une cause fréquente de problèmes de liaison. Nettoyez à la fois le port optique du SFP et le connecteur de fibre.
Échanger des composants : Si possible, essayez d'échanger le SFP avec un bon connu, ou essayez le SFP dans un port différent du commutateur. Essayez également un câble à fibres différent.
Vérifiez les données DDM / DOM : Si disponible, utilisez DDM / DOM pour vérifier la transmission optique et recevoir des niveaux de puissance. Une faible puissance de réception indique souvent un connecteur sale, une fibre défectueuse ou un problème avec la SFP transmissible.
Configuration du port : Assurez-vous que le port de commutateur est activé et correctement configuré (par exemple, vitesse, paramètres duplex).

2. Erreurs CRC (erreurs de vérification de la redondance cyclique) : Celles-ci indiquent des paquets de données corrompus, souvent en raison de problèmes d'intégrité du signal.

Connecteurs sales : Une cause principale. Nettoyez soigneusement toutes les connexions optiques.
Fibre défectueuse : Les fibres endommagées ou de mauvaise qualité peuvent introduire des erreurs. Tester ou remplacer la fibre.
Problèmes de distance / atténuation : Le lien peut être trop long pour le type SFP, ou il peut y avoir une perte de signal excessive (atténuation) dans la fibre. Vérifiez le budget du lien et les valeurs DDM.
SFP défectueux : Le SFP lui-même pourrait être défectueux. Essayez de l'échanger.

3. Problèmes de puissance : Module SFP non reconnu ou ne montrant pas de puissance faible.

Puissance insuffisante de l'hôte : Assurez-vous que le port de périphérique réseau fournit une puissance adéquate.
SFP défectueux : Le SFP lui-même pourrait tirer trop de puissance ou être défectueux.
Surchauffe : Si le SFP surchauffe, il pourrait réduire la puissance de sortie ou s'arrêter. Assurez-vous un flux d'air approprié autour du périphérique réseau.

C. Nettoyage et soins des interfaces optiques

Les interfaces optiques des SFPS et des connecteurs de fibres sont extrêmement sensibles à la contamination. Une seule particule de poussière peut bloquer ou disperser la lumière, conduisant à une perte significative du signal et à une dégradation des performances.

Toujours nettoyer avant de se connecter : Faites-en une pratique standard pour nettoyer les faces de fibre et les ports SFP à chaque fois que vous les connectez.
Utilisez des outils de nettoyage appropriés : Investissez dans des lingettes de nettoyage de fibre optique sans peluche de haute qualité, du liquide de nettoyage (par exemple, de l'alcool isopropylique spécifiquement pour la fibre optique) ou des nettoyeurs de fibres en un clic dédiés.
N'utilisez jamais d'air comprimé : L'air comprimé peut pousser les contaminants plus loin dans le connecteur ou le port SFP.
Gardez les bouchons de poussière : Lorsqu'il n'est pas utilisé, gardez toujours les bouchons de poussière protecteurs sur les modules SFP et les câbles à fibre optique pour éviter la contamination.

D. Considérations de sécurité (sécurité laser)

Les modules SFP utilisent des lasers pour la transmission optique, ce qui peut présenter un risque de sécurité s'il est mal géré.

Rayonnement laser invisible : La lumière émise par les émetteurs-récepteurs à fibre optique est souvent invisible pour l'œil humain, ce qui le rend particulièrement dangereux.
Ne regardez jamais directement dans un port optique : Ne regardez jamais directement dans le port optique d'un SFP actif ou l'extrémité d'un câble à fibre optique connecté. Cela peut causer des lésions oculaires graves et permanentes.
Suivez les étiquettes de sécurité : Adhérez toujours les avertissements et les étiquettes de sécurité laser sur les modules SFP et l'équipement réseau.
Utiliser un équipement approprié : Lors du test ou du dépannage, utilisez un compteur d'alimentation optique ou un autre équipement approprié conçu pour les tests de fibre optique, plutôt qu'une inspection visuelle directe.

En suivant ces directives d'installation et en comprenant des étapes de dépannage courantes, les administrateurs de réseau peuvent assurer la longévité et les performances de pointe de leurs modules SFP, contribuant à un réseau stable et efficace.

Viii. Tendances futures de la technologie SFP

Le monde du réseautage est dans un état d'évolution perpétuel, tiré par la demande incessante de bande passante plus élevée, de latence plus faible et une plus grande efficacité. La technologie SFP, étant à la pointe de la connectivité optique, s'adapte continuellement à ces demandes. Plusieurs tendances clés façonnent l'avenir des modules SFP et leurs homologues les plus avancés.

A. Des vitesses plus élevées (par exemple, SFP-DD)

La tendance la plus importante est la poussée continue pour des débits de données plus élevés. À mesure que les réseaux de 100 Gbps et 400 Gbps deviennent plus courants, l'industrie se tourne déjà vers la prochaine génération de vitesses.

800 Gbps et au-delà : Des modules tels que QSFP-DD (quad petit facteur de forme en double densité) et OSFP (petit facteur de forme octal en appui) mènent la charge pour 400 Gbit / s et sont activement développés pour 800 Gbit / s et même 1,6 tbps. Ces progrès sont réalisés en augmentant le nombre de voies électriques et en utilisant des schémas de modulation plus complexes (comme PAM4).
SFP-DD (petit facteur de forme double densité enfichable) : Il s'agit d'un facteur de forme émergent qui vise à apporter des densités et des vitesses plus élevées (par exemple, 50 Gbit / s, 100 Gbit / s) au facteur de forme SFP traditionnel en doublant le nombre de pistes électriques. Cela permet une plus grande bande passante dans l'empreinte SFP familière, offrant un chemin de mise à niveau convaincant pour l'infrastructure basée sur SFP existante.

B. Intégration avec des fonctionnalités avancées

Les futurs modules SFP ne sont pas seulement une question de vitesse; Ils incorporent également plus d'intelligence et de fonctionnalités avancées.

DDM / DOM amélioré : Bien que DDM / DOM soit déjà courant, attendez-vous à des diagnostics en temps réel plus sophistiqués, à l'analyse prédictive et même aux capacités d'auto-guérison intégrées dans les émetteurs-récepteurs. Cela permettra une surveillance encore plus granulaire et une gestion des réseaux proactifs.
Fonctionnalités de sécurité : À mesure que la sécurité du réseau devient primordial, les émetteurs-récepteurs peuvent inclure des fonctionnalités de sécurité intégrées, telles que les capacités de chiffrement ou les mécanismes d'authentification améliorés, pour protéger les données à la couche physique.
Consommation d'énergie inférieure : Avec la densité croissante de l'équipement du réseau et l'augmentation des coûts énergétiques, l'efficacité électrique reste un objectif de conception critique. Les SFP futurs continueront de se concentrer sur la réduction de la consommation d'énergie par bit, ce qui contribue aux centres de données plus verts et à la baisse des dépenses opérationnelles.

C. Rôle dans les réseaux 5G et IoT

La prolifération de la technologie sans fil 5G et l'expansion massive de l'Internet des objets (IoT) créent des demandes sans précédent sur l'infrastructure réseau, et les modules SFP jouent un rôle essentiel dans l'activation de ces transformations.

Backhaul 5G : Les modules SFP et QSFP sont essentiels pour les connexions de backhaul à bande passante élevée qui relient les stations de base 5G au réseau central. Au fur et à mesure que les réseaux 5G évoluent, les SFP à plus grande vitesse seront cruciaux pour gérer l'immense trafic de données généré par un haut débit mobile amélioré, une communication ultra-fiable à faible latence et une communication massive de type machine.
Informatique Edge : La montée de l'informatique de bord, qui rapproche le traitement de la source de données, s'appuie fortement sur une connectivité à grande vitesse et fiable. Les SFP sont fondamentaux dans la connexion des centres de données et des dispositifs de données, garantissant une faible latence pour les applications IoT critiques.
IoT industriel (IIOT) : Dans les contextes industriels, des modules SFP robustes et à grande vitesse permettent le déploiement de capteurs et d'appareils IIoT, facilitant la collecte et le contrôle des données en temps réel pour les usines intelligentes et les systèmes automatisés.

D. Miniaturisation continue et efficacité énergétique

La tendance vers des facteurs de forme plus petits et la réduction de la consommation d'énergie persisteront.

Empreintes plus petites : Bien que les SFP soient déjà compacts, le lecteur de densité de port plus élevée continuera de faire pression pour des conceptions de récepteurs encore plus petits, permettant aux fabricants d'équipements de réseau d'emballer plus de connectivité dans moins d'espace.
Efficacité énergétique : La recherche et le développement se concentrent sur l'optimisation des composants optiques et électriques au sein des SFP pour consommer moins d'énergie tout en maintenant ou en augmentant les performances. Ceci est crucial pour gérer la dissipation de la chaleur dans des environnements à haute densité et la réduction de l'empreinte carbone des centres de données.

En conclusion, la technologie SFP est loin d'être statique. Il s'agit d'un domaine dynamique qui continue d'innover, repoussant les limites de la vitesse, de l'efficacité et de l'intelligence pour répondre aux demandes en constante augmentation de notre monde interconnecté, des centres de données hyperscale aux plus loin des réseaux 5G et IoT.

Ix. Conclusion

A. Recapt de l'importance et de la polyvalence de SFP

Tout au long de cet article, nous avons exploré le monde multiforme des modules SFP, de leur rôle fondamental dans le réseautage moderne à leur anatomie complexe et à des applications diverses. Nous avons commencé par reconnaître les SFP comme le "squelette" de la connectivité, permettant la conversion transparente des signaux électriques en impulsions optiques, et vice-versa. Leur nature à chaud, compacte et polyvalente en a fait des composants indispensables dans pratiquement tous les environnements réseau.

Nous avons plongé dans les différents types, en les catégorisant par débit de données (100Base, 1000Base), en longueur d'onde / distance (SR, LR, ER, Bidi, CWDM / DWDM) et des applications spécialisées (Fibre Channel, SONET / SDH). L'évolution de GBIC à SFP, puis aux variantes à plus grande vitesse comme SFP, QSFP et OSFP, met en évidence la conduite continue de l'industrie pour une plus grande bande passante et efficacité. Nous avons vu comment ces modules sont critiques entre les centres de données, les réseaux d'entreprise, les télécommunications, les réseaux de zone de stockage et même les paramètres industriels, fournissant les interfaces nécessaires pour le flux de données à grande vitesse.

En outre, nous avons examiné les considérations cruciales pour choisir le bon SFP, mettant l'accent sur la compatibilité, les exigences du réseau, les facteurs environnementaux et le rôle inestimable du DDM / DOM pour le suivi. Enfin, nous avons couvert les meilleures pratiques pour l'installation, le dépannage des problèmes communs et l'importance du nettoyage méticuleux et de la sécurité au laser.

B. Réflexions finales sur son rôle dans l'évolution des paysages du réseau

Le module SFP, dans ses diverses itérations, est plus qu'un simple matériel; C'est un témoignage de la modularité et de l'adaptabilité requises dans un monde numérique toujours accélérant. Sa capacité à fournir une connectivité flexible, évolutive et rentable a permis aux infrastructures de réseau d'évoluer sans révision constante et perturbatrice. Alors que nous regardons vers l'avenir, les tendances vers des vitesses encore plus élevées (800 Gbit / s et au-delà avec SFP-DD, QSFP-DD, OSFP), l'intégration de fonctionnalités avancées telles que les diagnostics et la sécurité améliorés, et leur rôle pivot dans l'activation des réseaux 5G et IoT, soulignent la pertinence endurant et l'innovation continue au sein de la technologie SFP.

Ces petits émetteurs-récepteurs, mais puissants, continueront d'être au cœur de notre monde interconnecté, facilitant silencieusement les flux de données massifs qui alimentent tout, du cloud computing aux systèmes autonomes.

C. Appel à l'action / lecture plus approfondie

Comprendre les modules SFP est une étape fondamentale pour toute personne impliquée dans la conception, le déploiement ou la maintenance du réseau. Pour approfondir vos connaissances, envisagez d'explorer:

Documents MSA spécifiques : Pour des spécifications techniques détaillées.
Matrices de compatibilité des vendeurs : Pour assurer une intégration transparente avec votre équipement existant.
Normes de câblage en fibre optique : Pour comprendre les nuances de différents types de fibres et leur impact sur les performances SFP.
Technologies émergentes de l'émetteur-récepteur : Gardez un œil sur les développements en 800 g et au-delà pour rester en avance sur la courbe de l'évolution du réseau.
